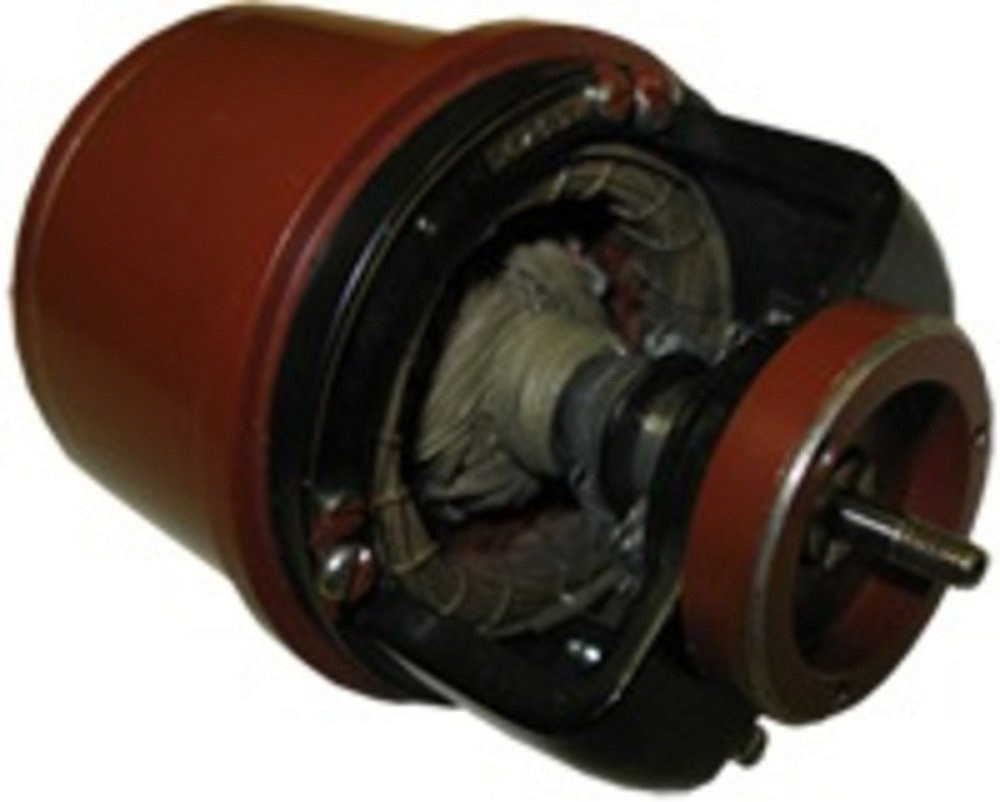

Бесконтактные сельсины
О продукте
Тактико-технические характеристики
|
Технические характеристики:
БД-1404 |
|
|
Режим работы |
т/и |
|
Назначение сельсина |
датчик |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5 |
|
Потребляемая мощность, Вт не более |
16,5 |
|
Максимальное напряжение синхронизации, В |
51±3 |
|
Потребляемый ток, А не более |
0,44 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
|
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до ±0,5 |
|
Диапазон рабочих температур, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
1,25 |
|
Общий гарантийный срок хранения и эксплуатации, год |
12 |
|
БД-1404Б |
|
|
Режим работы |
т/и |
|
Назначение сельсина |
датчик |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5 |
|
Потребляемая мощность, Вт не более |
15 |
|
Максимальное напряжение синхронизации, В |
150±8 |
|
Потребляемый ток, А не более |
0,46 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
|
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до ±0,5 |
|
Диапазон рабочих температур, °С |
от -50 до +50 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
1,2 |
|
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
|
БД-1501 |
|
|
Режим работы |
т/и |
|
Назначение сельсина |
датчик |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5/60±1,8 |
|
Потребляемая мощность, Вт не более |
28/27 |
|
Максимальное напряжение синхронизации, В |
55±2/57±2 |
|
Потребляемый ток, А не более |
1,3/1,2 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
|
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,35 свыше ±0,35 до ±0,5 |
|
Диапазон рабочих температур, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
4,15 |
|
Общий гарантийный срок хранения и эксплуатации, год |
12 |
БД-1501Б
|
Режим работы |
и |
|
Назначение сельсина |
датчик |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5 |
|
Потребляемая мощность, Вт не более |
25 |
|
Максимальное напряжение синхронизации, В |
152±8 |
|
Потребляемый ток, А не более |
1,35 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
|
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,35 свыше ±0,35 до ±0,5 |
|
Диапазон рабочих температур, °С |
от -50 до +50 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
4,15 |
|
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
БС-1404
|
Режим работы |
и |
|
Назначение сельсина |
приемник |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5 |
|
Потребляемая мощность, Вт не более |
16,5 |
|
Максимальное напряжение синхронизации, В |
51±3 |
|
Потребляемый ток, А не более |
0,44 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,75 свыше ±0,75 до ±1,5 |
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
|
|
Диапазон рабочих температур, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
1,45 |
|
Общий гарантийный срок хранения и эксплуатации, год |
12 |
БС-1404Б
|
Режим работы |
и |
|
Назначение сельсина |
приемник |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5 |
|
Потребляемая мощность, Вт не более |
15 |
|
Максимальное напряжение синхронизации, В |
150±8 |
|
Потребляемый ток, А не более |
0,46 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,75 свыше ±0,75 до ±1,5 |
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
|
|
Диапазон рабочих температур, °С |
от -50 до +50 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
1,25 |
|
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
БС-1404П
|
Режим работы |
и |
|
Назначение сельсина |
приемник |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
400±12/500±15 |
|
Потребляемая мощность, Вт не более |
23/19 |
|
Максимальное напряжение синхронизации, В |
100±4 |
|
Потребляемый ток, А не более |
0,9/0,7 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,75 свыше ±0,75 до ±1,5 |
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
|
|
Диапазон рабочих температур, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
1,26 |
|
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
БС-1405
|
Режим работы |
т |
|
Назначение сельсина |
приемник |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5 |
|
Потребляемая мощность, Вт не более |
2,5 |
|
Максимальное напряжение синхронизации, В |
34±2 |
|
Потребляемый ток, А не более |
0,09 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
|
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,3 свыше ±0,3 до ±0,5 |
|
Диапазон рабочих температур, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
1,25 |
|
Общий гарантийный срок хранения и эксплуатации, год |
12 |
БС-1405Б
|
Режим работы |
т |
|
Назначение сельсина |
приемник |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5 |
|
Потребляемая мощность, Вт не более |
2,5 |
|
Максимальное напряжение синхронизации, В |
78±3 |
|
Потребляемый ток, А не более |
0,09 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
|
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до ±0,5 |
|
Диапазон рабочих температур, °С |
от -50 до +50 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
1,2 |
|
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
БС-1501
|
Режим работы |
и |
|
Назначение сельсина |
приемник |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5/60±1,8 |
|
Потребляемая мощность, Вт не более |
26/25 |
|
Максимальное напряжение синхронизации, В |
55±2/57±2 |
|
Потребляемый ток, А не более |
1,3/1,2 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,75 свыше ±0,75 до ±1,5 |
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
|
|
Диапазон рабочих температур, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
4,4 |
|
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
БС-1501Б
|
Режим работы |
и |
|
Назначение сельсина |
приемник |
|
Напряжение питания, В |
110±5,5 |
|
Частота питающей сети, Гц |
50±1,5 |
|
Потребляемая мощность, Вт не более |
25 |
|
Максимальное напряжение синхронизации, В |
152±8 |
|
Потребляемый ток, А не более |
1,35 |
|
Погрешность следование сельсинов приемников, ° - 1класс точности не более - 2 класс точности не более |
от 0 до ±0,75 свыше ±0,75 до ±1,5 |
|
Асимметрия нулевых точек сельсинов датчиков, ° - 1класс точности не более - 2 класс точности не более |
|
|
Диапазон рабочих температур, °С |
от -50 до +50 |
|
Верхнее значение относительной влажности воздуха, % при 40°C |
98 |
|
Масса, кг не более |
4,4 |
|
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
