Электродвигатели постоянного тока коллекторные
О продукте
Тактико-технические характеристики
|
СЛ-121 |
|
|
Тип возбуждения двигателя |
параллельное |
|
Напряжение питания, В |
110±1,1 |
|
Ток в обмотке якоря и возбуждения (суммарный), А, не более |
0,3 |
|
Мощность, Вт |
5 |
|
Частота вращения, об/мин |
3500-5500 |
|
Вращающий момент на валу, Н*м (гс*см) |
0,0137 (140) |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, %, при 20°С |
95 |
|
Масса, кг |
0,45 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
Описание
У реверсных коллекторных электродвигателей постоянного тока последовательного возбуждения направление вращения вала может быть, как левым, так и правым.
На клеммной колодке электродвигателей выведены отдельно выводные концы обмоток возбуждения и обмоток ротора, что делает возможным использование электродвигателей для работы в следящих системах и схемах автоматики.
Электрические машины – коллекторные, постоянного тока, имеют две обмотки: обмотку возбуждения и обмотку якоря.
Режим работы – продолжительный.
Обмотки изготовлены из медного провода, покрытого высокопрочной эмалью. Электрические машины серии СЛ-100 изготовлены в стальном корпусе.
Коллекторные электродвигатели постоянного тока 300-го габарита предназначены для работ в условиях влажного тропического климата, имеют такие же технические характеристики как и нетропические коллекторные электродвигатели постоянного тока, но диапазон рабочих температур коллекторных электродвигателей постоянного тока тропического варианта от 3 до 45°С, верхнее значение относительной влажности воздуха 95 % при температуре до 35°С.
Тактико-технические характеристики
СЛ-123
|
Тип возбуждения двигателя |
последовательное |
|
Напряжение питания, В |
110±1,1 |
|
Ток в обмотке якоря и возбуждения (суммарный), А, не более |
0,3 |
|
Мощность, Вт |
7,5 |
|
Частота вращения, об/мин |
3500-5500 |
|
Вращающий момент на валу, Н*м (гс*см) |
0,0157 (160) |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, %, при 20°С |
95 |
|
Масса, кг |
0,45 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
СЛ-161 |
|
|
Тип возбуждения двигателя |
параллельное |
|
Напряжение питания, В |
110±1,1 |
|
Ток в обмотке якоря и возбуждения (суммарный), А, не более |
0,25 |
|
Мощность, Вт |
7,5 |
|
Частота вращения, об/мин |
3500-5500 |
|
Вращающий момент на валу, Н*м (гс*см) |
0,0207 (210) |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, %, при 20°С |
95 |
|
Масса, кг |
0,49 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
СЛ-163 |
|
|
Тип возбуждения двигателя |
последовательное |
|
Напряжение питания, В |
110±1,1 |
|
Ток в обмотке якоря и возбуждения (суммарный), А, не более |
0,27 |
|
Мощность, Вт |
8,3 |
|
Частота вращения, об/мин |
3500-5500 |
|
Вращающий момент на валу, Н*м (гс*см) |
0,0225 (230) |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, %, при 20°С |
95 |
|
Масса, кг |
0,5 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
СЛ-320
|
Примечание |
стабилизированная частота вращения |
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
110 |
|
Потребляемый ток, А |
0.5 |
|
Полезная мощность, Вт |
18,5 |
|
Частота вращения, об/мин |
4500±22 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,0392 (400) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2,1 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-321
|
Примечание |
|
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
110 |
|
Потребляемый ток, А |
0,75 |
|
Полезная мощность, Вт |
38 |
|
Частота вращения, об/мин |
3000-4100 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,122 (1250) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
1.7 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-327
|
Примечание |
с балластным сопротивлением |
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
110 |
|
Потребляемый ток, А |
0,9 |
|
Полезная мощность, Вт |
29,5 |
|
Частота вращения, об/мин |
3200-4100 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,088 (900) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
1.7 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |

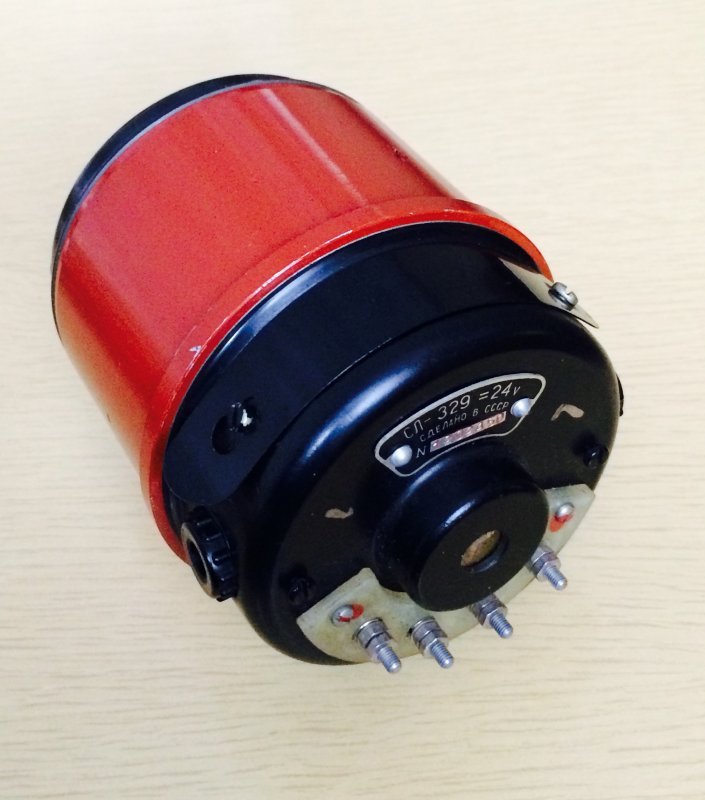

СЛ-329
|
Примечание |
|
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
24 |
|
Потребляемый ток, А |
2,5 |
|
Полезная мощность, Вт |
23,5 |
|
Частота вращения, об/мин |
2300-3300 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,098 (1000) |
|
Диапазон рабочих температур, °С |
от-40°С до +50°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
1,7 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-340
|
Примечание |
стабилизированная частота вращения |
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
22 |
|
Потребляемый ток, А |
2,2 |
|
Полезная мощность, Вт |
16,5 |
|
Частота вращения, об/мин |
4000±20 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,0392 (400) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2,1 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-350
|
Примечание |
стабилизированная частота вращения |
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
220 |
|
Потребляемый ток, А |
0,3 |
|
Полезная мощность, Вт |
18,5 |
|
Частота вращения, об/мин |
4500±22 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,0392 (400) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2,1 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-360
|
Примечание |
стабилизированная частота вращения |
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
110 |
|
Потребляемый ток, А |
0,6 |
|
Полезная мощность, Вт |
23 |
|
Частота вращения, об/мин |
4500±22 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,049 (500) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2,3 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-361
|
Примечание |
|
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
110 |
|
Потребляемый ток, А |
0,85 |
|
Полезная мощность, Вт |
50 |
|
Частота вращения, об/мин |
3000-3600 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,157 (1600) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-365
|
Примечание |
|
|
Тип возбуждения |
независимое |
|
Напряжение, В |
Uя=110 |
|
Потребляемый ток, А |
I(я)=0,9 I(в)=1,4 |
|
Полезная мощность, Вт |
56 |
|
Частота вращения, об/мин |
3240-4260 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,167 (1700) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-367
|
Примечание |
с балластным сопротивлением |
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
110 |
|
Потребляемый ток, А |
1 |
|
Полезная мощность, Вт |
32 |
|
Частота вращения, об/мин |
2500-3300 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,122 (1250) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-369
|
Примечание |
|
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
110 |
|
Потребляемый ток, А |
0,9 |
|
Полезная мощность, Вт |
55 |
|
Частота вращения, об/мин |
3600-4200 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,147 (1500) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-369А
|
Примечание |
выходной вал с двух сторон |
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
110 |
|
Потребляемый ток, А |
0,9 |
|
Полезная мощность, Вт |
55 |
|
Частота вращения, об/мин |
3600-4200 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,147 (1500) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-369Б
|
Примечание |
|
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
220 |
|
Потребляемый ток, А |
0,4 |
|
Полезная мощность, Вт |
43,5 |
|
Частота вращения, об/мин |
3550-4050 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,118 (1200) |
|
Диапазон рабочих температур, °С |
от-40°С до +50°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-369М
|
Примечание |
|
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
24 |
|
Потребляемый ток, А |
5 |
|
Полезная мощность, Вт |
55 |
|
Частота вращения, об/мин |
3000-39000 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,176 (1800) |
|
Диапазон рабочих температур, °С |
от-40°С до +30°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
1,9 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
СЛ-370
|
Примечание |
стабилизированная частота вращения |
|
Тип возбуждения |
параллельное |
|
Напряжение, В |
22 |
|
Потребляемый ток, А |
3,2 |
|
Полезная мощность, Вт |
28 |
|
Частота вращения, об/мин |
4500±22 |
|
Номинальный вращающий момент навалу, Н . М (гс .см) |
0,0588 (600) |
|
Диапазон рабочих температур, °С |
от-40°С до +40°С |
|
Верхнее значение относительной влажности воздуха, %, при t=20°С |
95 |
|
Масса, кг |
2,3 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
|
Гарантийная наработка, час |
2000 |
