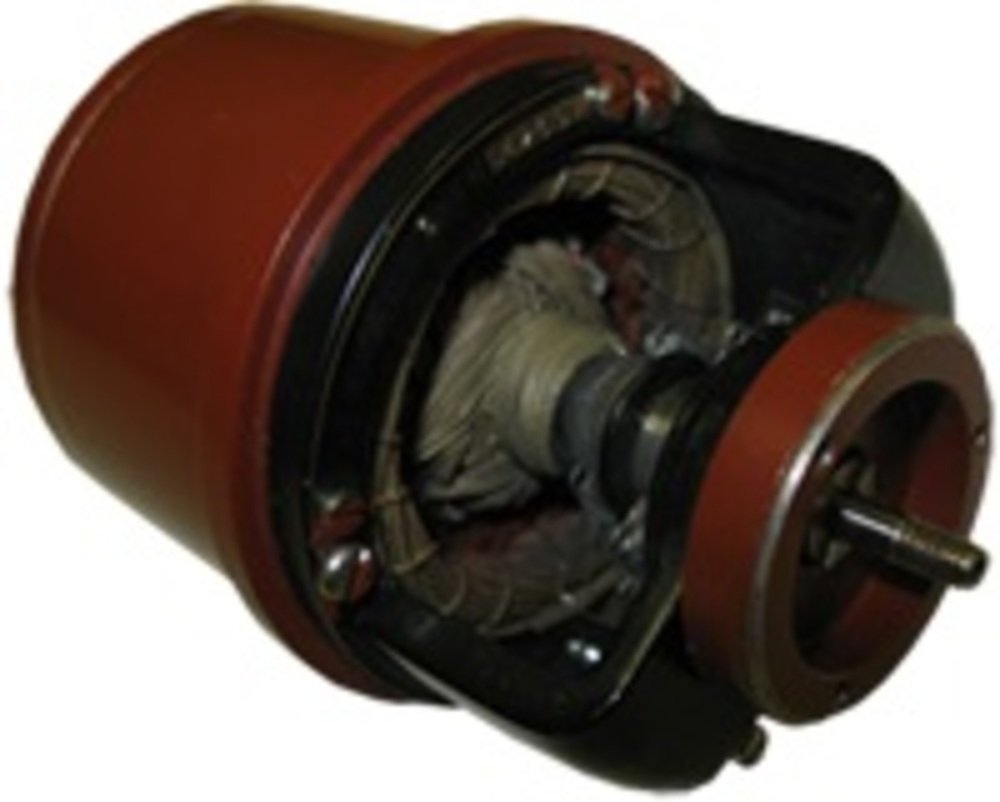

Контактные сельсины
О продукте
Тактико-технические характеристики
ДИД-505 |
|
Режим работы |
д |
Назначение сельсина |
датчик |
Напряжение питания, В |
58±2 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
|
Максимальное напряжение синхронизации, В |
|
Потребляемый ток, А, не более |
|
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до ±0,5 |
Диапазон рабочих температур, °C |
от -40 до +40 |
Верхнее значение относительной влажности воздуха, % |
98 при 20°C |
Масса, кг, не более |
2,65 |
Общий гарантийный срок хранения и эксплуатации, год |
3,5 |
Примечание |
и -индикаторный |
ДИД-1101
Режим работы |
д |
Назначение сельсина |
датчик |
Напряжение питания, В |
50±2 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
|
Максимальное напряжение синхронизации, В |
53±2 |
Потребляемый ток, А, не более |
0,15 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -50 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
0,85 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
т - трансформаторный |
ДИД-1101П
Режим работы |
д |
Назначение сельсина |
датчик |
Напряжение питания, В |
100±5 |
Частота питающей сети, Гц |
400±12/500±15 |
Потребляемая мощность, Вт, не более |
|
Максимальное напряжение синхронизации, В |
95±4 |
Потребляемый ток, А, не более |
0,13/0,11 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -60 до +85 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
0,85 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
т - трансформаторный |
ДН-500
Режим работы |
и |
Назначение сельсина |
датчик |
Напряжение питания, В |
+6 127 -13 |
Частота питающей сети, Гц |
50 |
Потребляемая мощность, Вт, не более |
12 |
Максимальное напряжение синхронизации, В |
58±2 |
Потребляемый ток, А, не более |
0,6 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -43 до +58 |
Верхнее значение относительной влажности воздуха, % |
98 при 20°C |
Масса, кг, не более |
3 |
Общий гарантийный срок хранения и эксплуатации, год |
3,5 |
Примечание |
т - трансформаторный |
НД-1204
Режим работы |
и |
Назначение сельсина |
датчик |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
400±12/500±15 |
Потребляемая мощность, Вт, не более |
6,5/5 |
Максимальное напряжение синхронизации, В |
100±4 |
Потребляемый ток, А, не более |
0,35/0,28 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -60 до +85 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
0,39 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
т - трансформаторный |
НД-1404
Режим работы |
и |
Назначение сельсина |
датчик |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
11 |
Максимальное напряжение синхронизации, В |
49±2 |
Потребляемый ток, А, не более |
0,33 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -50 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
0,85 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
д - дифференциальный |
НД-1404А
Режим работы |
и |
Назначение сельсина |
датчик |
Напряжение питания, В |
55±2,75 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
8 |
Максимальное напряжение синхронизации, В |
46±2 |
Потребляемый ток, А, не более |
0,55 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -50 до +85 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
0,85 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
д - дифференциальный |
НД-1501
Режим работы |
и |
Назначение сельсина |
датчик |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
13 |
Максимальное напряжение синхронизации, В |
57±2 |
Потребляемый ток, А, не более |
0,7 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -60 до +85 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
3 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
д - дифференциальный |
НД-1501Б
Режим работы |
и |
Назначение сельсина |
датчик |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
13 |
Максимальное напряжение синхронизации, В |
150±6 |
Потребляемый ток, А, не более |
0,7 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,35 свыше ±0,35 до±0,5 |
Диапазон рабочих температур, °C |
от -50 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
3 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
д - дифференциальный |
НД-1511
Режим работы |
и |
Назначение сельсина |
датчик |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
15 |
Максимальное напряжение синхронизации, В |
58±2 |
Потребляемый ток, А, не более |
1 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -60 до +85 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
3,7 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
ди - дифференциальный индикаторный |
НС-1404
Режим работы |
и |
Назначение сельсина |
приемник |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
11 |
Максимальное напряжение синхронизации, В |
49±2 |
Потребляемый ток, А, не более |
0,33 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,75 свыше ±0,75 до±1,5 |
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Диапазон рабочих температур, °C |
от -50 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
0,85 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
ди - дифференциальный индикаторный |
НС-1501
Режим работы |
и |
Назначение сельсина |
приемник |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
15 |
Максимальное напряжение синхронизации, В |
55±2 |
Потребляемый ток, А, не более |
0,75 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,75 свыше ±0,75 до±1,5 |
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Диапазон рабочих температур, °C |
от -50 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
3 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
ди - дифференциальный индикаторный |
НЭД-1101
Режим работы |
ди |
Назначение сельсина |
Приемник |
Напряжение питания, В |
49±2 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
|
Максимальное напряжение синхронизации, В |
|
Потребляемый ток, А, не более |
|
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,75 свыше ±0,75 до±1,5 |
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Диапазон рабочих температур, °C |
от -50 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
0,85 |
Общий гарантийный срок хранения и эксплуатации, год |
6,5 |
Примечание |
ди - дифференциальный индикаторный |
ДИ-150
Режим работы |
и |
Назначение сельсина |
датчик |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
500±15 |
Потребляемая мощность, Вт, не более |
4,4 |
Максимальное напряжение синхронизации, В |
48±2 |
Потребляемый ток, А, не более |
0,33 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -40 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 40°C |
Масса, кг, не более |
0,28 |
Общий гарантийный срок хранения и эксплуатации, год |
3,5 |
Примечание |
ди - дифференциальный индикаторный |
СС-150
Режим работы |
и |
Назначение сельсина |
приемник |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
500±15 |
Потребляемая мощность, Вт, не более |
2,8 |
Максимальное напряжение синхронизации, В |
48±2 |
Потребляемый ток, А, не более |
0,19 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
не более ±2,5 |
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Диапазон рабочих температур, °C |
от -40 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 20°C |
Масса, кг, не более |
0,19 |
Общий гарантийный срок хранения и эксплуатации, год |
3,5 |
Примечание |
ди - дифференциальный индикаторный |
СС-405
Режим работы |
т |
Назначение сельсина |
датчик приемник |
Напряжение питания, В |
110±5,5 |
Частота питающей сети, Гц |
50±1,5 |
Потребляемая мощность, Вт, не более |
7,5 |
Максимальное напряжение синхронизации, В |
51±2 |
Потребляемый ток, А, не более |
0,13 |
Погрешность следование сельсинов приемников, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
|
Асимметрия нулевых точек сельсинов датчиков, ° ¾ 1 класс точности не более ¾ 2 класс точности не более |
от 0 до ±0,25 свыше ±0,25 до±0,5 |
Диапазон рабочих температур, °C |
от -40 до +50 |
Верхнее значение относительной влажности воздуха, % |
98 при 20°C |
Масса, кг, не более |
0,8 |
Общий гарантийный срок хранения и эксплуатации, год |
3,5 |
Примечание |
ди - дифференциальный индикаторный |
