Тахогенераторы постоянного тока коллекторные
О продукте
Выходное напряжение тахогенератора пропорционально частоте вращения ротора.
Тактико-технические характеристики
|

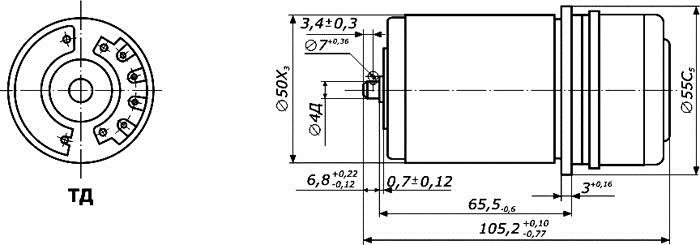

ТД-101 |
|
|
Тип возбуждения |
электромагнитное |
|
Напряжение возбуждения, В |
110±1,1 |
|
Ток возбуждения, А |
задается напряжением |
|
Номинальная частота вращения, об/мин |
1500±15 |
|
Активное сопротивление нагрузки, Ом |
140±4 |
|
Крутизна изменения выходного напряжения при Rн=100000 Ом, Uв=110В, мВ*мин/об |
19,98-26,65 |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, % |
98 при 20°С |
|
Масса, кг, не более |
0,7 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
Тактико-технические характеристики
ТД-102
|
Тип возбуждения |
электромагнитное |
|
Напряжение возбуждения, В |
110±1,1 |
|
Ток возбуждения, А |
задается напряжением |
|
Номинальная частота вращения, об/мин |
1500±15 |
|
Активное сопротивление нагрузки, Ом |
450±13 |
|
Крутизна изменения выходного напряжения при Rн=100000 Ом, Uв=110В, мВ*мин/об |
46,5-53,19 |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, % |
98 при 20°С |
|
Масса, кг, не более |
0,7 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
ТД-102В
|
Тип возбуждения |
электромагнитное |
|
Напряжение возбуждения, В |
110±1,1 |
|
Ток возбуждения, А |
задается напряжением |
|
Номинальная частота вращения, об/мин |
1500±15 |
|
Активное сопротивление нагрузки, Ом |
450±13 |
|
Крутизна изменения выходного напряжения при Rн=100000 Ом, Uв=110В, мВ*мин/об |
46,5-53,19 |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, % |
98 при 20°С |
|
Масса, кг, не более |
0,7 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
ТД-103
|
Тип возбуждения |
электромагнитное |
|
Напряжение возбуждения, В |
110±1,1 |
|
Ток возбуждения, А |
задается напряжением |
|
Номинальная частота вращения, об/мин |
1200±36 |
|
Активное сопротивление нагрузки, Ом |
450±13 |
|
Крутизна изменения выходного напряжения при Rн=100000 Ом, Uв=110В, мВ*мин/об |
92,72-109,4 |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, % |
98 при 20°С |
|
Масса, кг, не более |
0,7 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
ТГ-1
|
Тип возбуждения |
электромагнитное |
|
Напряжение возбуждения, В |
задается током |
|
Ток возбуждения, А |
0,3±0,075 |
|
Номинальная частота вращения, об/мин |
1100±11 |
|
Активное сопротивление нагрузки, Ом |
10000±300 |
|
Крутизна изменения выходного напряжения при Rн=100000 Ом, Uв=110В, мВ*мин/об |
91,54-101,18 |
|
Диапазон рабочих температур, °С |
от -40 до +70 |
|
Верхнее значение относительной влажности воздуха, % |
98 при 45°С |
|
Масса, кг, не более |
1,79 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
ТГ-2С
|
Тип возбуждения |
электромагнитное |
|
Напряжение возбуждения, В |
задается током |
|
Ток возбуждения, А |
0,3±0,075 |
|
Номинальная частота вращения, об/мин |
2400±24 |
|
Активное сопротивление нагрузки, Ом |
2000±60 |
|
Крутизна изменения выходного напряжения при Rн=100000 Ом, Uв=110В, мВ*мин/об |
20,1-22,3 |
|
Диапазон рабочих температур, °С |
от -40 до +70 |
|
Верхнее значение относительной влажности воздуха, % |
98 при 20°С |
|
Масса, кг, не более |
1 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
СЛ-121Г
|
Тип возбуждения |
электромагнитное |
|
Напряжение возбуждения, В |
110±1,1 |
|
Ток возбуждения, А |
0,09 |
|
Номинальная частота вращения, об/мин |
3000±30 |
|
Активное сопротивление нагрузки, Ом |
2000±20 |
|
Крутизна изменения выходного напряжения при Rн=100000 Ом, Uв=110В, мВ*мин/об |
15,83-17,5 |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Верхнее значение относительной влажности воздуха, % |
98 при 20°С |
|
Масса, кг, не более |
0,45 |
|
Общий гарантийный срок хранения и эксплуатации, год |
3 |
