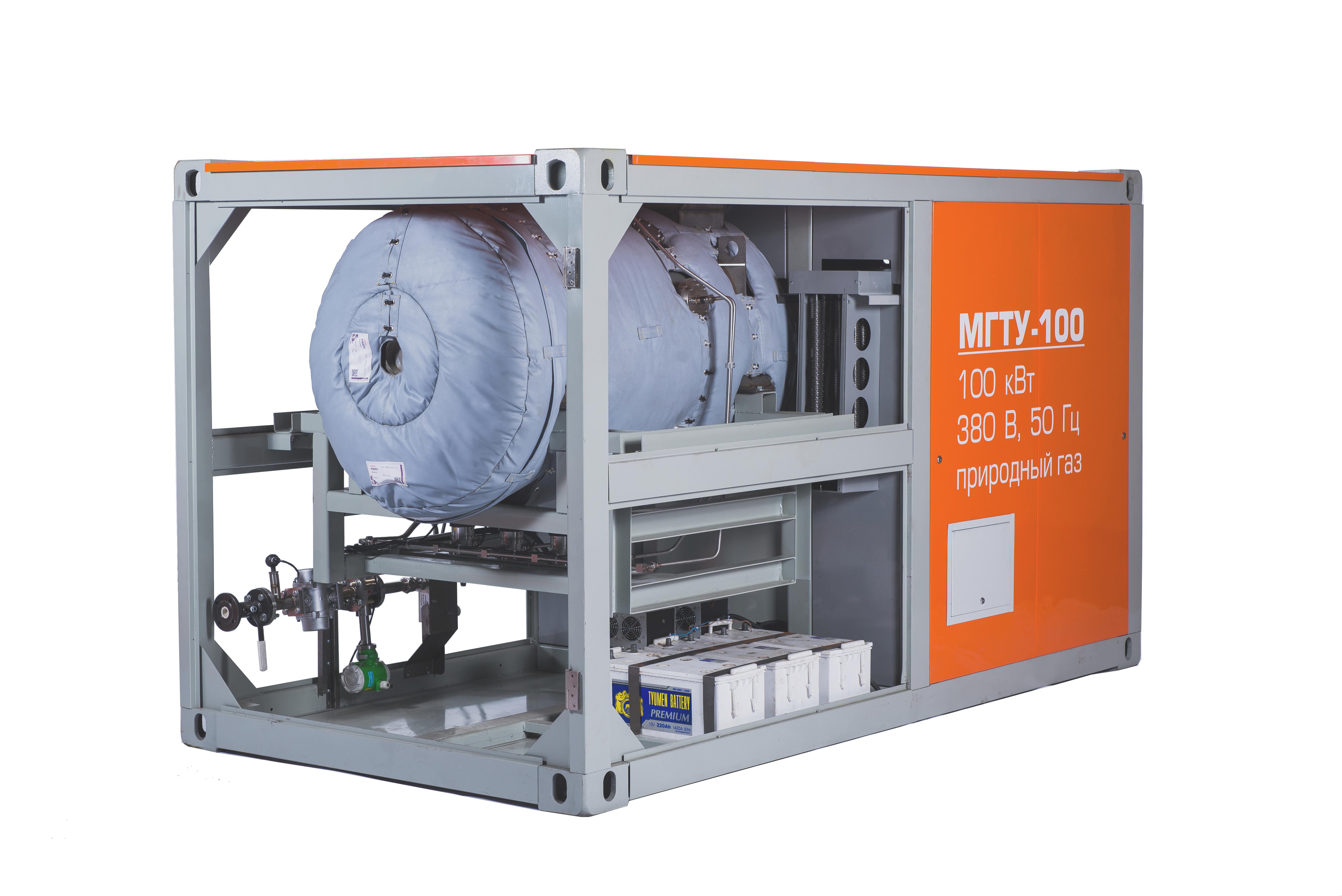

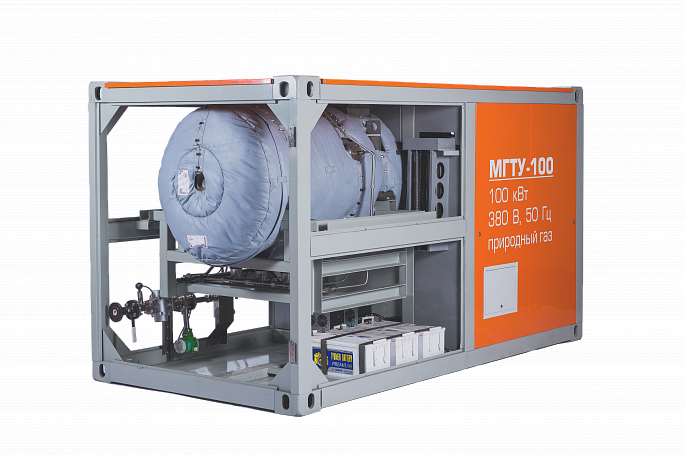

Микрогазотурбинная энергоустановка МГТУ 100
О продукте
Установка предназначена для эксплуатации в условиях:
- температура окружающей среды от минус 500С до плюс 500С (климатического исполнения УХЛ1 по ГОСТ 15150).
- относительная влажность при температуре 250С не более 98%.
- высота над уровнем моря – не более 1000 м.
Тактико-технические характеристики
|
Мощность электрическая номинальная на выходных клеммах |
100 кВт |
|
Режим работы |
Параллельно с сетью Автономно Аварийно Комбинированный режим |
|
Время от запуска до выдачи напряжения, не более |
10 мин |
|
Род тока |
Переменный трехфазный |
|
Топливо* |
Природный газ (метан) по ГОСТ 5542, ПНГ. * возможна реализация двутопливой системы |
|
КПД электрический |
До 25% |
Тактико-технические характеристики
|
Выходное напряжение |
400 В |
|
Номинальный выходной ток |
170 А |
|
Частота переменного тока |
50 Гц |
|
Частота вращения ротора, n |
60 000 об/мин |
|
Расход топлива |
21…55** н.м3/ч ** расход топлива 21 н.м3/ч при максимальной теплотворной способности газа 79,4 МДж/м3, расход топлива 55 н.м3/ч при минимальной теплотворной способности газа 30,0 МДж/м3 |
|
Температура выхлопных газов |
280 °С |
|
Уровень шума (без укрытия) |
70 дБ |
|
Продолжительность работы без обслуживания, не менее |
4 000 часов |
|
Длина * Ширина * Высота |
3 056 * 1 800 * 2 200 мм |
|
Масса |
4 000 кг |
Описание
Микрогазотурбинная энергоустановка электрической мощностью 100 кВт работает на газообразном топливе (природный газ, ПНГ) и обладает высокими техническими показателями (электрический КПД 25%), возможностью модульной компоновки в энергоблоки до 10 шт. (1 МВт), высоким межсервисным интервалом (8 000 часов). Выполнена по безредукторной схеме, что позволяет обеспечить низкий уровень шума. Использование данных установок открывает возможность эффективно решать задачи автономного производства электрической энергии, резервирования энергоснабжения, снижения нагрузки на централизованную электросеть, дает дополнительные мощности, что существенно увеличивает оперативность производственных процессов в объекте внедрения. МГТУ-100 обладает возможностью трансформации в когенерационную установку, что позволяет решать комплексные задачи электро и теплоснабжения нефтяных и газовых месторождений, объектов производственной инфраструктуры и т.д.
Конструктивные особенности микротурбинных энергоустановок производства АО СКБ «Турбина» дают возможность использования в качестве топлива попутного нефтяного газа, что резко повышает экологичность процесса добычи, позволяет отказаться от факельных систем утилизации, дает возможность использования электрической энергии для собственных нужд.
Преимущества энергоустановки МГТУ-100
Утилизация ПНГ
возможность работать на ПНГ с уровнем H2S до 7% и отсутствием капельной влаги
Производство на территории РФ
поставка запчастей из России и обслуживание энергоустановки позволят сэкономить до 50% бюджета на сервисное обслуживание
Удобство сервисного обслуживания
замена отдельных узлов и комплектующих без демонтажа и ремонта всего модуля, периодическое сервисное обслуживание 1 раз в год (8 000 часов)
Модульность
кластерная поставка до 1 МВт, низкие требования к установочной площадке
Вариативность выбора режима
параллельно с сетью, автономно, в качестве основного и резервного источника энергии
Эластичность к нагрузкам
способность работать в диапазоне нагрузки от 0 до 100% без остановок и снижения ресурса
Экологические показатели
уровень выбросов вредных веществ при выработке энергии установкой <9-15 ppm, уровень шума до 70Дб
Автономное энергоснабжение
микротурбины функционируют в качестве резервного источника энергии и обладают возможностью дистанционного управления
Применение в агрессивных средах
специальное исполнение: дополнительная фильтрация воздуха, всепогодный или морской контейнер, работа при низких отрицательных температурах (до -60°C)
Удобная система дистанционного мониторинга и управления установкой
в т.ч. через GSM-модуль, радио-модуль и др.
Высокое качество вырабатываемой энергии
установка генерирует энергию класса G3 (согласно ГОСТ 503987-2010)
Когенерация
утилизация тепловой энергии повышает КПД до 92%.
Ключевые преимущества конструкции
1. Рекуператор
использование рекуператора позволяет существенно снизить объем потребляемого топлива за счет использования тепловой энергии продуктов сгорания, что оказывает положительное влияние на увеличение КПД установки.
2. Камера сгорания
горение топливно-воздушной смеси в камере сгорания происходит при постоянном давлении и низких рабочих температурах, что приводит к снижению вредных атмосферных выбросов
3. Специальные материалы
элементы проточной части газотурбинного двигателя выполнены из специальных жаропрочных и коррозионно-стойких материалов, что дает возможность использования различных видов газообразного углеводородного топлива с достаточно широким диапазоном показателей калорийности – природный газ, попутный нефтяной газ
