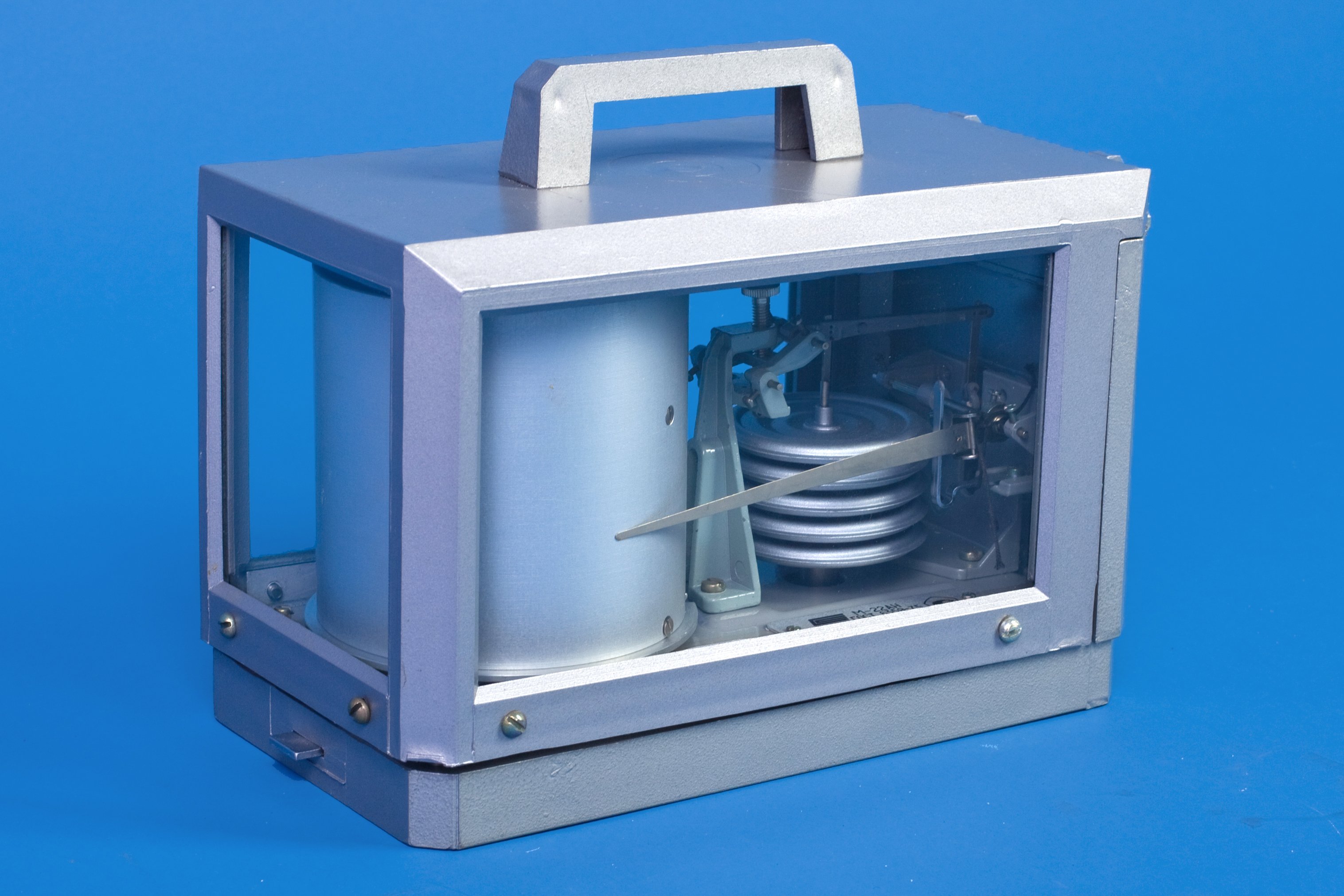

Барограф метеорологический анероидный М-22А (С,Н)
О продукте
Тактико-технические характеристики
Барографы изготавливают двух типов: |
-барограф М-22АС ИЛАН.406133.002 - суточный, с продолжительностью одного оборота часового механизма 26 ч; -барограф М-22АН ИЛАН.406133.002-01 - недельный, с продолжительностью одного оборота часового механизма 176 ч. |
Диапазон регистрации изменений атмосферного давления, гПа |
100 в пределах 780 - 1060 |
Основная погрешность барографов при температуре плюс (20±5)°С при любом изменении давления от среднего до крайних значений диапазона, гПа |
Не более ±1,5 |
Дополнительная погрешность барографов при температуре отличной от 20°С, гПа/°С |
Не более 0,1 |
Мгновенное значение суточного хода часового механизма при температуре (20±5)°С |
Не более ±5 |
Тактико-технические характеристики
Основная погрешность регистрации времени при температуре (20±5)°С: для барографа типа М-22АС за 24 ч, мин для барографа типа М-22АН за 168 ч, мин |
Не более ±10 Не более ±70 |
Дополнительная температурная погрешность мгновенного значения суточного хода, вызванная отклонением температуры от 20 °С, с/ °С |
±3, не более |
Отклонение линии записи малого горизонтального деления бланка от дуговой линии бланка для барографа: типа М-22АС типа М-22АН |
Не более 1/3 Не более 1/4 |
Ширина линии записи: - при нормальных условиях, мм - при отклонении от нормальных условий, мм |
0,3 +0,1/-0,2
Не более 0,6 |
Общие характеристики
- Габаритные размеры барографа 130х245х180 мм
- Масса барографа 2 кг
- Средняя наработка на отказ 12500 ч
- Средний срок службы 8 лет
Дополнительная информация
Прибор имеет Свидетельство об утверждении типа средств измерений № в Госреестре 4144-03
