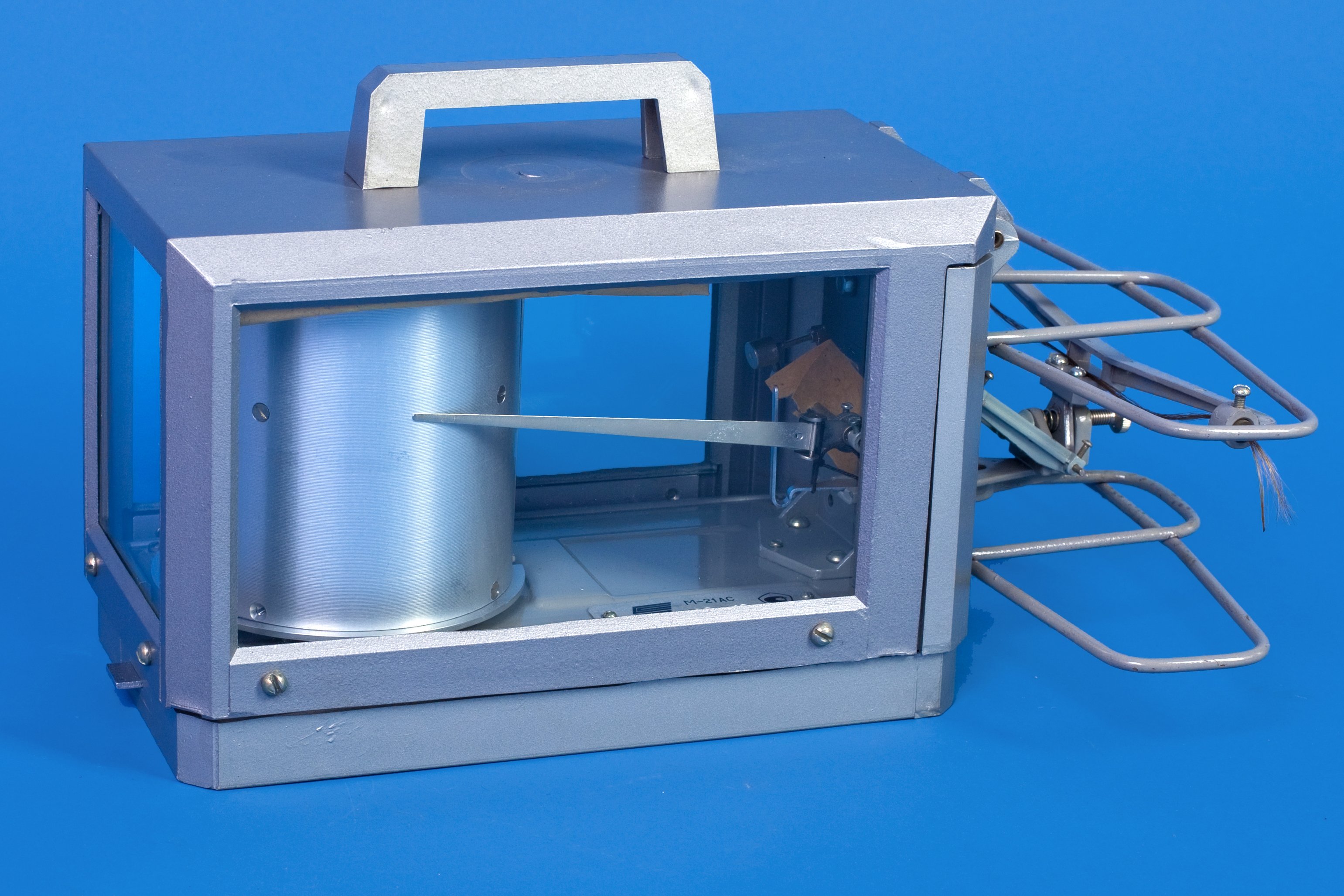

Гигрограф М-21А (С,Н)
О продукте
Тактико-технические характеристики
Гигрографы изготавливают двух типов: |
- гигрограф М-21АС ИЛАН.413614.001 - суточный, с продолжительностью одного оборота часового механизма 26 ч; - гигрограф М-21АН ИЛАН.413614.001-01 - недельный, с продолжительностью одного оборота часового механизма 176 ч. |
Диапазон измерения и регистрации относительной влажности воздуха при температуре окружающего воздуха от минус 35 до плюс 45 °С |
30 – 100 |
Основная абсолютная погрешность гигрографа при регистрации относительной влажности, % |
Не более ±10 |
Основная абсолютная погрешность часового механизма при регистрации должна быть для гигрографа: - суточного за 24 часа, минут - недельного за 168 часов, минут |
Не более ±10 Не более ±70 |
Тактико-технические характеристики
Вариации показаний гигрографа, % |
Не более 6 |
Время установления показаний гигрографа, секунд |
Не более 300 |
Мгновенный суточный ход часового механизма при температуре (20±5)°С |
Не более ±5 |
Изменение мгновенного значения суточного хода, вызванное изменением температуры окружающего воздуха в диапазоне рабочих температур, %/°С |
Не более ±3 |
Отклонение линии записи малого горизонтального деления бланка от вертикали при перемещении пера по всей высоте рабочей части бланка для гигрографа: - суточного - недельного |
Не более 1/3 Не более 1/4 |
Ширина линии записи: - при нормальных условиях, м - при отклонении от нормальных условий, мм |
0,3 +0,1/-0,2
Не более 0,6 |
Общие характеристики
- Габаритные размеры гигрографа 335×240×180мм
- Масса гигрографа 2,5 кг
- Вероятность безотказной работы гигрографа за 1000 часов наработки 0,94
- Средний срок службы 8 лет
Дополнительная информация
Прибор имеет Свидетельство об утверждении типа средств измерений № в Госреестре 15114-96
