О продукте

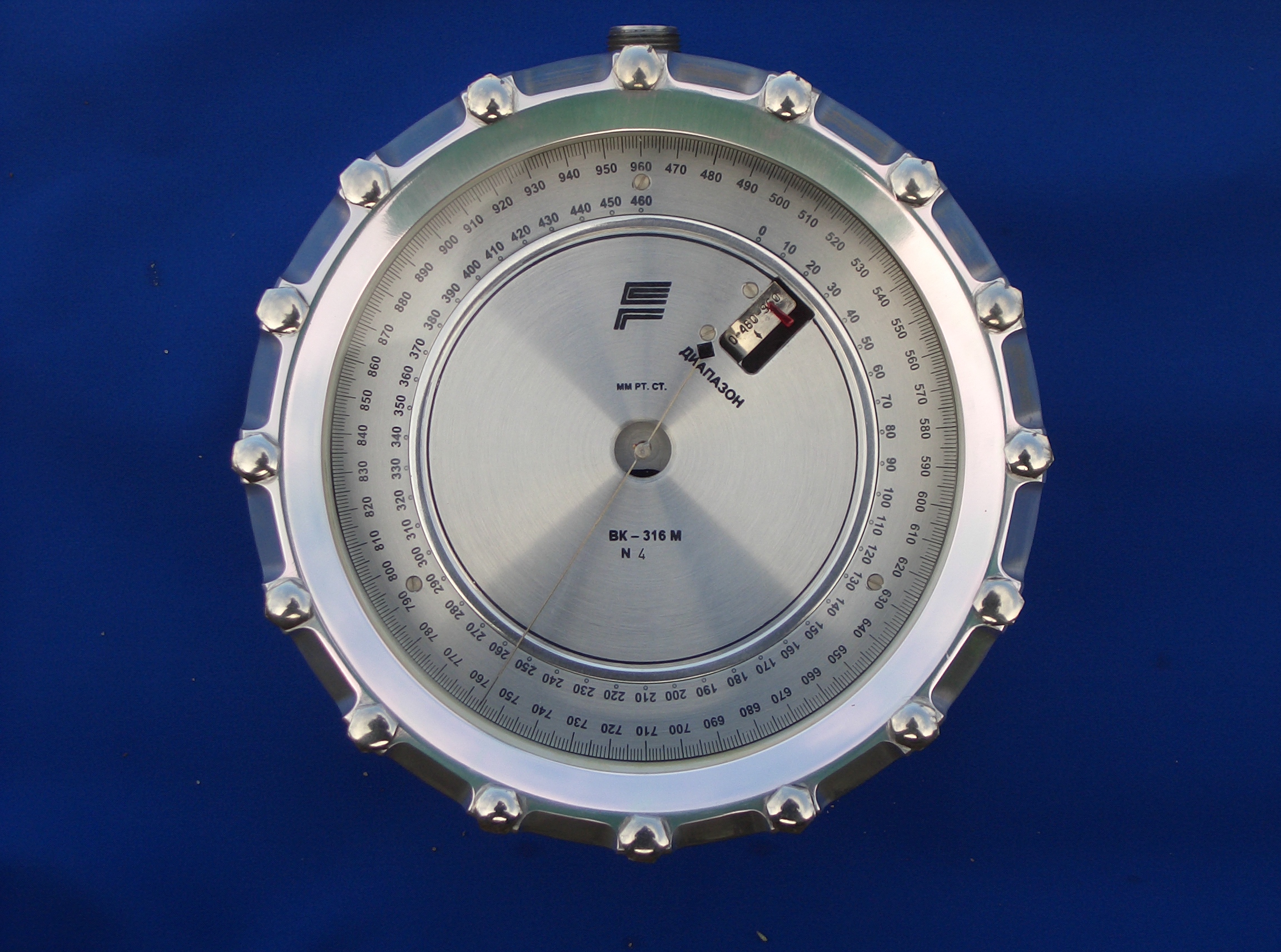

Предназначен для измерения атмосферного давления и абсолютного давления воздуха в герметичной емкости в наземных условиях, а также в составе изделий 11Ф732, 11Ф615 и 27КСМ при их штатной эксплуатации в условиях воздействия ускорения g = 0 и газовой среды.

Общие характеристики

  • Предел допускаемой абсолютной погрешности манометра при измерении давления от 10 до 800 мм рт.ст. в рабочем диапазоне температур после введения к его показаниям поправок, величина которых определяется по данным формуляра ±2,0 мм рт.ст.
  • Габаритные размеры манометра, не более, мм:
  • Диаметр - 196;
  • высота - 103.
  • Масса манометра - 2,5кг.

Дополнительная информация

  • 1. Поправки к показаниям манометра и поправочные коэффициенты находятся в пределах: шкаловая Sn, для любой отметки шкалы при измерении давления от 10 до 800 мм рт.ст. от минус 6,0 до плюс 6,0 мм рт.ст., при этом изменение шкаловой поправки не должно превышать 1,0 мм рт.ст. при изменении давления на 10 мм рт.ст. в диапазоне от 50 до 760 мм рт.ст. и 1,5 мм рт. ст. – при измерении давления от 10 до 50 мм рт.ст. и от 760 до 800 мм рт.ст.;
    дополнительная, dn, мм рт.ст., ±1,0;
    температурный коэффициент, К, мм рт.ст. • ºС-1, ±0,1;
    коэффициент термокомпенсации, В, ºС-1, не более 0,005.
  • 2. Герметичность манометра при величине давления в корпусе от 7 до 12 мм рт.ст. и от 955 до 960 мм рт.ст. должна быть такой, чтобы изменение давления в течение 4 ч не превышало 1 мм рт.ст.
  • 3. Герметичность манометра при величине давления в корпусе от 7 до 12 мм рт.ст. и от 955 до 960 мм рт.ст. должна быть такой, чтобы изменение давления в течение 4 ч не превышало 1 мм рт.ст.
  • 4. По устойчивости к климатическим воздействиям манометр соответствует исполнению У категории 3 по ГОСТ 15150-69 (но для работы при температурах от 0 до плюс 40 °С и относительной влажности воздуха от 20 до 85 %, в котором содержится кислорода до 40 %, гелия до 2 %, углекислого газа до 2 % объемных).
  • 5. Манометр сохраняет работоспособность после воздействия в течение 24 ч избыточного внешнего давления, равного (1000-10) мм рт.ст.
  • 6. Манометр сохраняет работоспособность после воздействия в течение 6 ч избыточного давления внутри корпуса, равного (1000-10) мм рт.ст.
  • 7. Манометр сохраняет работоспособность после воздействия в течение 24 ч давления внутри корпуса, равного (1•10-6) мм рт.ст.
  • 8. Манометр сохраняет работоспособность после воздействия в течение 10 мин линейных перегрузок, действующих с ускорением до 45 м/с2 по оси манометра, при одновременном воздействии перегрузок по двум другим взаимоперпендикулярным осям с ускорением до 27 м/с2.
  • 9. При эксплуатации манометр сохраняет работоспособность после воздействия ударных перегрузок (по семь ударов с длительностью от 1 до 3 мс по каждой из трех взаимоперпендикулярных осей манометра) с ускорением до 300 м/с2 (до 30g).
  • 10. Манометр сохраняет работоспособность после воздействия случайной вибрации с виброускорениями и частотами, величины которых указаны в таблице.

Поддиапазоны частот

Продолжи­тельность

дей­ствия, сек

5-20

20-50

50-100

100-200

200-500

500-1000

1000-2000

Спектральная плотность виброускорения, g2/Гц

0,01

0,01

0,01-0,03

0,03

0,03-0,015

0,015-0,007

300


Прибор имеет Свидетельство об утверждении типа средств измерений № в Госреестре 31236-11
