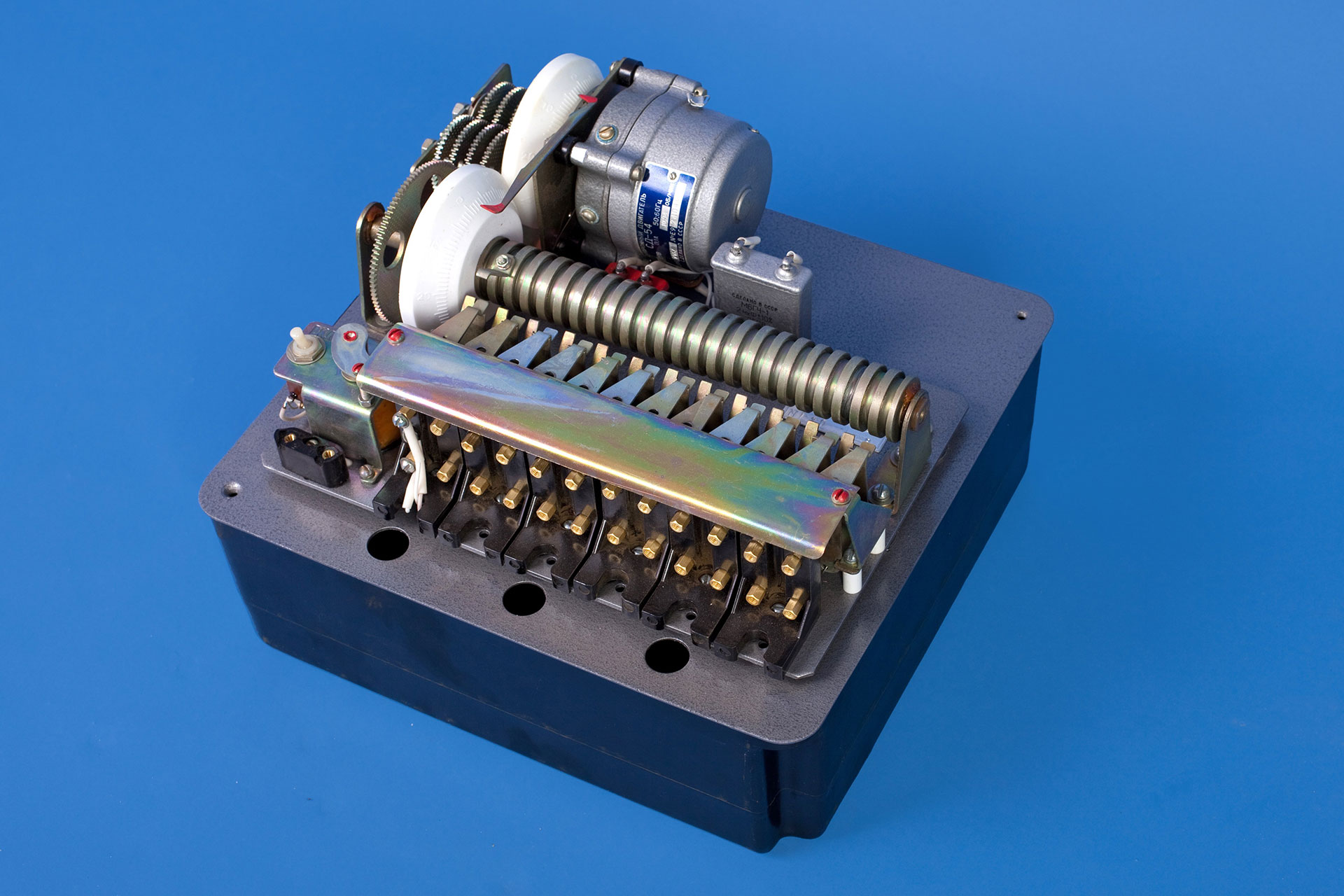

Прибор командный электропневматический
О продукте
Тактико-технические характеристики
|
Пределы изменения продолжительности рабочих циклов |
от 30 с до 18 ч. |
|
Питание пневмозолотников прибора осуществляется воздухом, очищенным от влаги, пыли, масла и механических примесей давлением 0,14 МПа (1,4 кгс/см2). |
|
|
Питание прибора должно осуществляться от сети переменного тока напряжением 〖220〗_(-15%)^(+10%) В, частотой 50 Гц ±2% или 60 Гц ±2%. |
|
|
Мощность потребляемая прибором |
35 Вт |
Общие характеристики
Прибор изготавливается двух типов
- тип 1 – (с соленоидом) с дистанционным пуском и автоматическим отключением в конце цикла;
- тип 2 – (без соленоида) в режиме непрерывно повторяющихся циклов до принудительного останова.
Прибор типа 1
в зависимости от исполнения обеспечивает сочетание электрических и пневматических цепей управления
|
Исполнение I |
А |
Б |
В |
|
|
Количество цепей управления |
электрических |
11 |
5 |
3 |
|
пневматических |
0 |
6 |
8 |
|
Для начала нового цикла должна быть подана команда извне.
Прибор типа II
в зависимости от исполнения обеспечивает сочетание электрических и пневматических цепей управления
|
Исполнение II |
Г |
Д |
Е |
|
|
Количество цепей управления |
электрических |
12 |
8 |
6 |
|
пневматических |
0 |
4 |
6 |
|
Величина изменения продолжительности циклов не должна превышать ±2,5% от номинальных значений продолжительности циклов, указанных в таблице
Число кулачков, устанавливаемых потребителем в каждом пазе распределительного вала, не должно превышать 4.
Число кулачков, устанавливаемых на валу на одновременное срабатывание, не должно превышать:
для срабатывающих – 6;
для взводящих – 4.
Электрические контакты цепей управления должны выдерживать без зачистки и подрегулирования 200000 срабатываний, при разрываемой мощности 500 Вт активной нагрузки или не более 150 ВА индуктивной нагрузки.
Дополнительная информация
- Время нахождения соленоида под напряжением не должно превышать 10с.
- Общее число различных рабочих циклов (скоростей вала) – 163. Максимальное число команд за цикл – 96.
- Питание от сети переменного тока напряжением 220 В;
- Потребляемая мощность 35 Вт
- Пределы измерения продолжительности рабочих циклов от 30 с до 18 ч.
- Габаритные размеры 311 х 283 х 127 мм,
- Масса прибора не более 8,8 кг.
