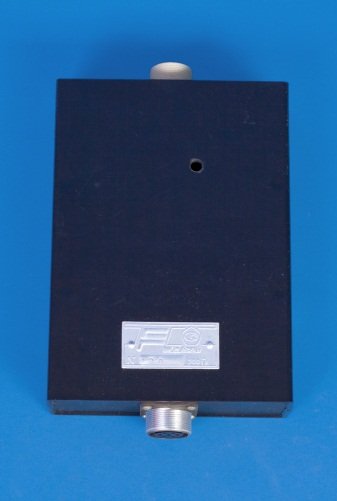

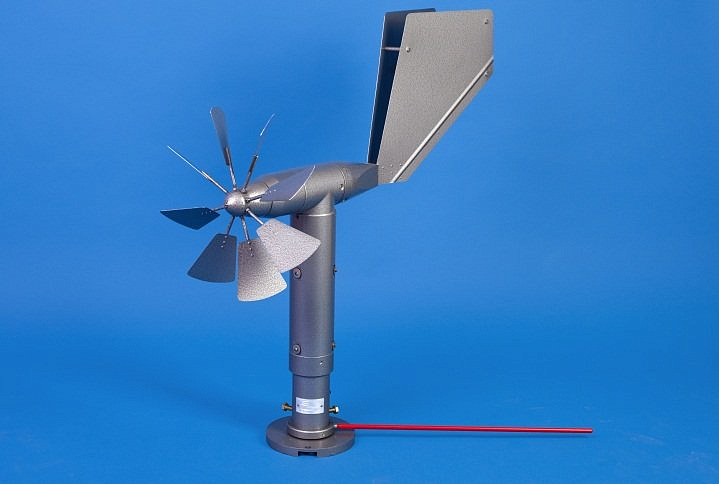

Устройство согласующее токовое УСТ к датчику ветра М-127
О продукте
Принцип работы УСТ основан на преобразовании частоты и фаз импульсных сигналов от датчика ветра в аналоговые сигналы выходных токов, соответствующие скорости и направлению для измерения атмосферного давления в наземных условиях для работы в помещениях при температуре от -10 до +50 0С и относительной влажности воздуха до 80%.
Тактико-технические характеристики
№ |
Наименование характеристики |
Значение характеристик |
|
УСТ 0-5 |
УСТ 4-20 |
||
1 |
Токовые сигналы По скорости ветра от 1.5 до 50 м/с По направлению ветра от 0 до 3600 |
0-5 мА 0-5 мА |
4-20 мА 4-20 мА |
2 |
Выходной токовый сигнал, mA, должен быть: По скорости ветра По направлению ветра |
0...5 0...5 |
4...20 4...20 |
3 |
Основная погрешность измерения ( совместно с датчиком ветра М-127) не должна быть более: по скорости по направлению |
±(0,5+0,005V) ±10 |
|
4 |
Потребляемая мощность, Вт, не более |
5 |
|
5 |
Сопротивление нагрузки, включая сопротивление линии связи, кОм |
1,5 |
0,5 |
Общие характеристики
- Габаритные размеры 200х125х55 мм
- Масса 0,75 кг
Дополнительная информация
1. Срок службы устройства согласующего токового УСТ не менее 8 лет.
